一、方案背景

在工業現場，設備之間需要通過RS485通信接口進行數據交互和控制?，F(xiàn)場多個控制系統或設備常常需要從同一個儀表設備獲取數據，但只有一路RS485輸出的設備，只能連接到一個設備或控制系統，給數據接入和管理帶來了一定的困難。

本文旨在提出一種一路RS485信號轉兩路輸出解決方案，實現將一個RS485輸出信號轉發到兩個不同的設備或系統，提高設備交互能力，同時保持穩定和高效的數據傳輸。

二、方案設計

1、設備選型

選擇XL665無線轉換器，將1路RS485信號轉換成2路輸出信號。

2、詳細方案

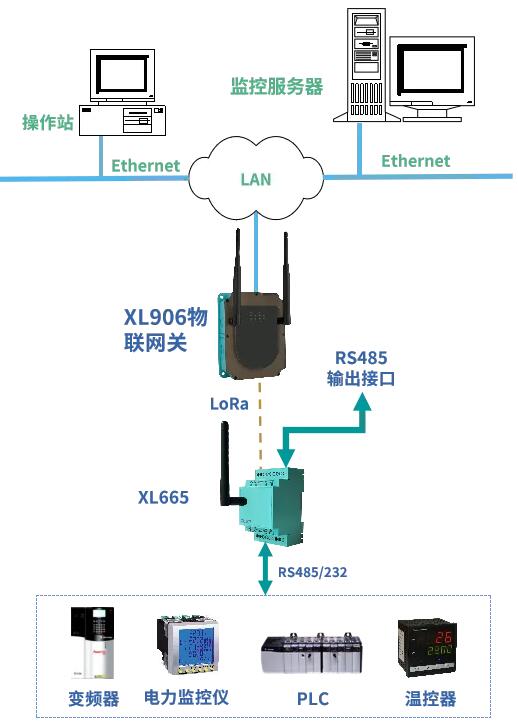

① 1路RS485 → RS485&LoRa

 一路RS485信號，經由XL665無線轉換器，輸出一路RS485信號和一路LoRa無線信號，同時接入兩個不同的設備（系統）。

△方案示意圖

② 1路RS485 → 2路RS485

一路RS485信號，經由XL665無線轉換器，輸出兩路RS485信號，同時接入兩個不同的設備（系統）。

△方案示意圖

三、方案特點

1、經由XL665無線轉換器輸出的RS485信號，可接入任何支持RS485及儀表通信協議的設備；

2、經由XL665無線轉換器輸出的LoRa信號，可上傳至物聯網關，接入監控軟件平臺；

3、最大限度地提高設備利用率，工業現場設備的一個RS485輸出可以同時連接到兩個設備或系統，充分利用現有設備的數據輸出能力，提高設備的利用率和效益。
